Rundbiegemaschinen und Dachrinnenherstellung

Rundbiegemaschine, Typ 353 und 354

Eine handbetriebene Rundbiegemaschine für die Herstellung von kleinsten Rohrzylinder, Filterkartuschen u.v.m. Anbiegen wird durch die asymmetrische 3-Walzenanordnung erleichtert. Hinter- und Unterwalze sind verstellbar und eine Zustellung ist während des Rundungsprozesses möglich. Die Oberwalze ist für die Teileentnahme ausschwenkbar ausgeführt.

Standardausführung:

• 3 Walzen in asymmetrischer Anordnung mit Standard-Bombierung
• konisch Runden bis ca. 5° Halbwinkel
• Oberwalze ausschwenkbar
• Hinterwalzenzustellung über Handrad - Schnecke - Schneckenrad
• Drahteinlegerillen in Unter- u. Biegewalze
• Unterwalzeneinstellung über Nockenwelle und feststellbaren Griffhebel

Sonderzubehör:

• Untergestell
• Walzen: vergütet / poliert / beschichtet / gummiert
• Arbeitsbreiten in Zwischengrößen

Rundbiegemaschine, Typ 352 bis 372

Eine handbetriebene Rundbiegemaschine geeignet zum Runden bzw. Konisch-Runden von Blechen zur Herstellung von Röhren, Dachrinnen, Halbschalen, Bleche mit Verstärkungssicken und anderen diversen Formteilen. Anbiegen wird durch die asymmetrische 3-Walzenanordnung erleichtert. Hinter- und Unterwalze sind verstellbar und eine Zustellung ist während des Rundungsprozesses möglich. Rillen in Unter- u. Unterwalze für Drahteinlegearbeiten. Die Oberwalze ist für die Teileentnahme ausschwenkbar ausgeführt.

Standardausführung:

• 3 Walzen in asymmetrischer Anordnung mit Standard-Bombierung
• Falznut in der Oberwalze
• konisch Runden bis ca. 5° Halbwinkel
• Oberwalze ausschwenkbar
• Hinterwalzenzustellung über Handrad - Schnecke - Schneckenrad
• Drahteinlegerillen in Unter- u. Biegewalze
• Unterwalzeneinstellung über Nockenwelle und feststellbaren Griffhebel

Sonderzubehör:

• Untergestell
• fahrbar mit 4-fach Lenk-Stopprollen
• Bremsvorrichtung für Konisch-Runden (Greifenführung)
• Walzen: vergütet / poliert/ beschichtet / gummiert
• größere Arbeitsbreiten (dabei Minimierung der zu verarbeitenden Blechdicke)
• Arbeitsbreiten in Zwischengrößen

Rundbiegemaschine, Typ 340

Eine handbetriebene Rundbiegemaschine geeignet zum Runden bzw. Konisch-Runden von Blechen zur Herstellung von Röhren, Dachrinnen, Halbschalen, Bleche mit Verstärkungssicken und anderen diversen Formteilen. Anbiegen wird durch die asymmetrische 3-Walzenanordnung erleichtert. Hinter- und Unterwalze sind verstellbar und eine Zustellung ist während des Rundungsprozesses möglich. Rillen in Unter- u. Unterwalze für Drahteinlegearbeiten. Die Oberwalze ist für die Teileentnahme ausschwenkbar ausgeführt.

Standardausführung:

• 3 Walzen in asymmetrischer Anordnung mit Standard-Bombierung
• Falznut in der Oberwalze
• konisch Runden bis ca. 5° Halbwinkel
• Oberwalze ausschwenkbar
• Hinterwalzenzustellung über Handrad - Schnecke - Schneckenrad
• Drahteinlegerillen in Unter- u. Biegewalze
• Unterwalzeneinstellung über Nockenwelle und feststellbaren Griffhebel

Sonderzubehör:

• Untergestell
• Bremsvorrichtung für Konisch-Runden (Greifenführung)
• Walzen: vergütet / poliert/ beschichtet / gummiert
• größere Arbeitsbreiten (dabei Minimierung der zu verarbeitenden Blechdicke)
• Arbeitsbreiten in Zwischengrößen

Rundbiegemaschine Typ 350

Die motorische Rundbiegemaschine eignet sich speziell zur Herstellung von Teilen mit kleinem Durchmesser sowie Dachrinnen, Halbschalen, Bleche mit Verstärkungssicken und anderen diversen Formteilen. Kräftige Seitenständer in bewährter Gussbauweise mit Quertraverse. 2-Walzenantrieb mittels Getriebe-Bremsmotor und Rädervorgelege. Hinter- und Unterwalze sind durch Handrad verstellbar und eine Zustellung ist während des Rundungsprozesses möglich. Schrägstellen der Walzen zur Herstellung kegelförmiger Teile. Das Anbiegen wird durch die asymmetrische 3-Walzenanordnung erleichtert. Rillen in Unter- u. Unterwalze für Drahteinlegearbeiten. Die Oberwalze ist für die Teileentnahme ausschwenkbar ausgeführt.

Standardausführung:

• 3 Walzen in asymmetrischer Anordnung mit Standard-Bombierung
• 2-Walzen-Antrieb über Getriebe-Bremsmotor
• Multifunktions- Fußschalter für Rechts- Linkslauf der Walzen und Stoppfunktion
• Oberwalze ausschwenkbar
• Hinterwalzenzustellung über Handrad - Schnecke - Schneckenrad
• Unterwalzeneinstellung über Nockenwelle und feststellbaren Griffhebel
• konisch Runden bis ca. 5° Halbwinkel
• Sicherheitssteuerung nach CE-Normung mit NOT-AUS-Reißleine an der Vorder- und Rückseite der Maschine
• Walzen in wartungsfreien Buchsen gelagert
• Sicherheitssteuerung mit NOT-AUS-Reißleine an der Vorder- und Rückseite der Maschine

Sonderzubehör:

• Untergestell
• stufenlose Walzen-Geschwindigkeitsregulierung
• Digitale Positionsanzeige für Hinterwalze
• Bremsvorrichtung für Konisch-Runden (Greifenführung)
• Walzen: mit Falznut/mit Drahteinlegerille
• Walzen: vergütet/poliert/beschichtet/ ummiert
• Arbeitsbreiten in Zwischengrößen
• Oberwalzen-Durchmesser in Zwischengrößen

Rundbiegemaschine, Typ 341

Geeignet zum Runden bzw. Konisch-Runden von Blechen zur Herstellung von Röhren, Dachrinnen, Halbschalen, Bleche mit Verstärkungssicken und anderen diversen Formteilen. Kräftige Seitenständer in bewährter Gussbauweise mit Quertraverse. 2-Walzenantrieb mittels Getriebe-Bremsmotor und Rädervorgelege. Hinter- und Unterwalze sind durch Handrad verstellbar und eine Zustellung ist während des Rundungsprozesses möglich. Schrägstellen der Walzen zur Herstellung kegelförmiger Teile. Das Anbiegen wird durch die asymmetrische 3-Walzenanordnung erleichtert. Rillen in Unter- u. Unterwalze für Drahteinlegearbeiten. Die Oberwalze ist für die Teileentnahme ausschwenkbar ausgeführt.

Standardausführung:

• 3 Walzen in asymmetrischer Anordnung mit Standard-Bombierung
• 2-Walzen-Antrieb über Getriebe-Bremsmotor
• Multifunktions- Fußschalter für Rechts- Linkslauf der Walzen und Stoppfunktion
• Oberwalze ausschwenkbar Hinterwalzenzustellung über Handrad - Schnecke - Schneckenrad
• Unterwalzeneinstellung über Nockenwelle und feststellbaren Griffhebel
• konisch Runden bis ca. 5° Halbwinkel
• Sicherheitssteuerung nach CE-Normung mit NOT-AUS-Reißleine an der Vorder- und Rückseite der Maschine
• Walzen in wartungsfreien Buchsen gelagert
• Sicherheitssteuerung mit NOT-AUS-Reißleine an der Vorder- und Rückseite der Maschine

Sonderzubehör:

• Untergestell
• stufenlose Walzen-Geschwindigkeitsregulierung
• Digitale Positionsanzeige für Hinterwalze
• Bremsvorrichtung für Konisch-Runden (Greifenführung)
• Walzen: mit Falznut/mit Drahteinlegerille
• Walzen: vergütet/poliert/beschichtet/gummiert
• Arbeitsbreiten in Zwischengrößen
• Oberwalzen-Durchmesser in Zwischengrößen

Rundbiegemaschine, Typ 311 bis 331

Geeignet zum Runden bzw. Konisch-Runden von Blechen zur Herstellung von Röhren, Dachrinnen, Halbschalen, Bleche mit Verstärkungssicken und anderen diversen Formteilen. Kräftige Seitenständer in bewährter Gussbauweise mit Quertraverse. 2-Walzenantrieb mittels Getriebe-Bremsmotor und Rädervorgelege. Hinter- und Unterwalze sind durch Handrad und Spindelhubgetriebe verstellbar und eine Zustellung ist während des Rundungsprozesses möglich. Schrägstellen der Walzen zur Herstellung kegelförmiger Teile. Das Anbiegen wird durch die asymmetrische 3-Walzenanordnung erleichtert. Die Oberwalze ist für die Teileentnahme ausschwenkbar ausgeführt.

Standardausführung:

• 3 Walzen in asymmetrischer Anordnung mit Standard-Bombierung
• Walzen aus dem Vollen gefertigt mit einer Zugfestigkeit von 750 N/mm²
• 2-Walzen-Antrieb über Getriebe-Bremsmotor und Vorgelege
• Multifunktions- Fußschalter für Rechts- Linkslauf der Walzen und Stoppfunktion
• Oberwalze ausschwenkbar
• Hinterwalzenzustellung über Handrad - Schnecke - Schneckenrad
• Unterwalzeneinstellung über Nockenwelle und feststellbaren Griffhebel
• konisch Runden bis ca. 5° Halbwinkel
• Sicherheitssteuerung nach CE-Normung mit NOT-AUS-Reißleine an der Vorder- und Rückseite der Maschine
• Walzen in wartungsfreien Buchsen gelagert

Sonderzubehör:

• 3-Walzen-Antrieb
• Hinterwalzenzustellung - motorisch
• Unterwalzenzustellung – motorisch
• Digitalanzeige für Walzenzustellung
• stufenlose Walzen-Geschwindigkeitsregulierung
• S7-Siemens-Programmsteuerung zur Speicherung von Fahrbewegung und automatischer Zustellung der Hinterwalze sowie Abschaltautomatik für den Anpressdruck der Unterwalze
• Bremsvorrichtung für Konisch-Runden (Greifenführung)
• Walzen: mit Falznut/mit Drahteinlegerille
• Walzen: vergütet/poliert/beschichtet/gummiert
• Falznut in Oberwalze oder/und Drahteinlegerillen in Unter- und Hinterwalze
• mechanische Bombiereinrichtung für die Hinter(Biege)walze
• Arbeitsbreiten in Zwischengrößen
• Oberwalzen-Durchmesser in Zwischengrößen

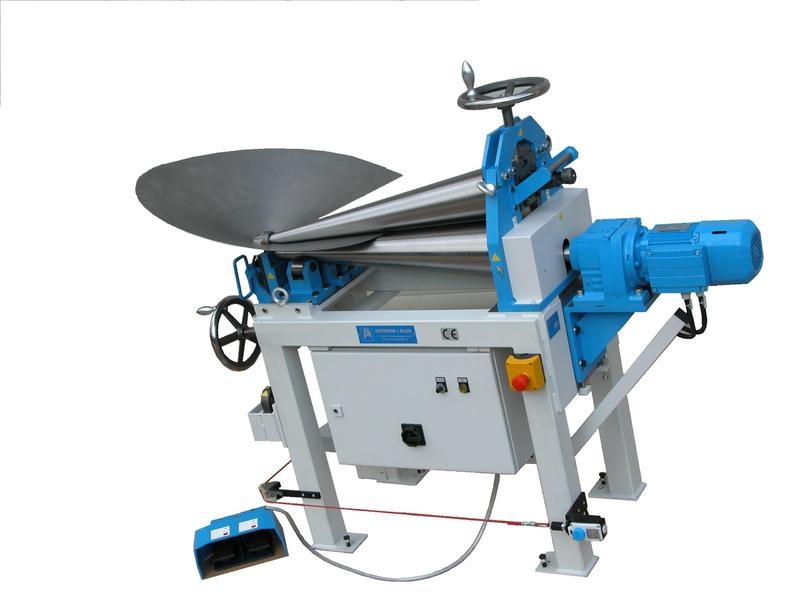

Konenrundbiegemaschine, Typ 300

Geeignet zum Runden von Blechen zur Herstellung von Konen, Trichter und anderen diversen Formteilen. Stabiles Untergestell mit eingbauten Schaltschrank. 3-Walzenantrieb mittels Getriebe-Bremsmotor und Rädervorgelege. Frequenzumrichter für stufenlos regelbare Geschwindigkeit. 2-pedaliger Fußschalter (Links-Rechts-Lauf) mit NOT-AUS-FUNKTION. Bedienseiten mit NOT-AUS-REISSLEINE und Seilzugschalter. Oberwalze ist mit Handrad links und rechts individuell verstellbar und ermöglichst somit die Halbmesser-Einstellung des zu biegenden Werkstücks. Eine Zustellung ist während des Rundungsprozesses möglich. Die Oberwalze ist für die Teileentnahme nach oben ausschwenkbar ausgeführt.

Sonderzubehör:

• zustellbares Lager zum Zustellen der Oberwalze, rechts (großer Durchmesser) mit Stellmotor und Digital-Anzeige sowie Endlagenabschaltung
• zustellbares Lager zum Zustellen der Oberwalze, rechts (großer Durchmesser) mit Stellmotor und Skala sowie Endlagenabschaltung
• zustellbares Lager zum Zustellen der Oberwalze mit Gewindespindel links mit Handrad und Stellungsanzeiger von Ganter
• Sicherheits-Trittmatte an linker Maschinenseite
• auf dem Gestell befestigter runde Auflage zum Anbiegen von Teile

Dachrinnen-Rundbiegemaschine, Typ 330

Maschine geeignet zum Runden von Blechtafeln aus walzblanken Titanzinkblech, Kupfer- und Aluminiumblech bis Blechdicke 0.8 mm. Maschinenständer in stabiler und standfester Gussausführung Walzen aus dem Vollen gefertigt und mit einer Materialzugfestigkeit von ca. 700 N/mm². Walzen in asymmetrischer Anordnung in wartungsfreien Buchsen gelagert. 3-Walzen-Antrieb über Bremsmotor und Zahnräder Eine S7-300-Siemens-Programmsteuerung dient der Speicherung von Fahrbewegung der Oberwalze, automatischer Zustellung der Hinterwalze und Blechklemmung durch die Unterwalze mit gesteuerter Abschaltautomatik des Anpressdruckes. Fußschalter mit Sicherheits- Stoppschaltung für Rechts- und Linkslauf der Walzen. Transportables Bedientableau mit Touch-Panel zum Bedienen und Anzeigen.

Standardausführung:

• 3 Walzen in asymmetrischer Anordnung mit Standard-Bombierung
• 3-Walzen-Antrieb über Getriebe-Bremsmotoren
• Falznut im der Oberwalze
• Siemens-Programmsteuerung zur Speicherung von Fahrbewegung und automatischer Zustellung der Hinterwalze
• Abschaltautomatik der Unterwalze über Anpressdruck
• stufenlose Walzen-Geschwindigkeitsregulierung
• Multifunktions- Fußschalter für Rechts- Linkslauf der Walzen und Stoppfunktion
• Oberwalze ausschwenkbar
• motorische Verstellung der Hinterwalze
• motorische Verstellung der Unterwalze
• Anzeige des Verstellweges über Display am Bedienpult
• Sicherheitsschaltung nach CE-Normung
• Walzen in wartungsfreien Buchsen gelagert
• Oberwalzen nach Kundenangabe

Sonderzubehör:

• Oberwalzen für Dachrinnenteilung 250mm bis 50 mm (8-teilig, 7-teilig, 6-teilig, 5-teilig und 4-teilig)
• Auflage- und Justierbord für Blecheinfädelung mit automatischer Nachhaltefunktion

Dachrinnen-Wulstmaschine, Typ 490

Maschine geeignet zum Wulsten von Blechtafeln aus walzblanken Weichblech besonders zum Wulsten von vorgefertigten Dachrinnen Maschinenkörper in stabiler Schweißkonstruktion Zentraler Spannbackenvorschub und Spannprismen selbsttätig zentrierend Nockengesteuerter Funktionsablauf (manuell einstellbar) mit Fußschalterbetätigung für Wulstbewegung. Wulststab-Drehbewegung über beiderseitige 4-kant-Mitnehmer , Zahnräder und Getriebemotor. Wahlschalter Halbe / Ganze Wulst schwenkbare Sektion für Wulststabmitnahme - federnd gelagert Wulststabmitnahme-Sektion über Endschalter abgesichert.

Standardausführung:

• beiderseitiger Wulststabantrieb
• beiderseitige Wulststabaufnahme mit auswechselbaren 4-kant-Mitnehmer
• Multifunktions- Fußschalter für Rechts- Linkslauf und Stoppfunktion
• Funktionsablauf des Wulstprozesses über einstellbare Nockensteuerung
• Antrieb über Getriebe-Bremsmotor
• Verstellspindeln zum Vor-Justieren der Spannprismen
• Spannprismen selbsttätig zentrierend
• Schwenksektion für Wulststabmitnahme federnd gelagert und über Endschalter abgesichert

Sonderzubehör:

• Wulststäbe ab 12 mm Durchmesser (max. 26 mm) inklusive 1 Paar 4-kant-Mitnehmer
• automatische Zuführ- und Abziehanlage für den Wulststab

Konenrundbiegemaschine, Typ 300.02

mit konischen Stahlwalze Ø 35 auf Ø 150 Länge 800 mm

WALZEN, GASNITRIERT und GESCHLIFFEN

Arbeitsbreite: 800 mm

max. Blechdicke bis 800 N/mm² Zugfestigkeit: 2,5 mm

minimaler Durchmesser Zuschnitt (Abwicklung): 60 mm

Die Rundbiegemaschine ist ausschließlich zum Runden von Trichtern, konischen Schalen und weiteren konischen Bauteilen aus Stahlblech bis max. 3,5 mm und Edelstahl bis 2,5 mm bestimmt.

Standardausführung:

• Maschine in stabiler, standfester Stahlschweißkonstruktion.
• Durch die getrennt wirkende Zustellung der Oberwalze links und rechts, kann ein bestimmter Halbwinkel für die zu bearbeitenden Teile eingestellt werden.
• Die Zustellung sollte in mehreren Stufen durchgeführt werden.
• Zustellung in der Standardausführung erfolgt beidseitig durch Handräder,
• Zustellbares Lager der Oberwalze, links mit Trapez-Gewindespindel, Handrad und Stellungsanzeiger von Ganter
• Rechtes zustellbares Lager Oberwalze mit Trapez-Gewindespindel, Handrad und Skala und Zeiger
• Durch Stellungsanzeiger, links und Skala rechts erreichen wir eine optimale Wiederholgenauigkeit
• Die Oberwalze und beide Unterwalzen werden durch einen Stirnradgetriebemotor und Vorgelege angetrieben (3-Walzen-Antrieb), damit wird ein schlupffreier Blechtransport gewährleistet
• Die beiden Unterwalzen sind rechts mit Schwenklager und links mit
• DU-Buchsen gelagert
• Die Oberwalze ist rechts mit Schwenklager gelagert
• Links ist die Lagerung durch Kugelpfanne und Haube realisiert.
• Walzen aus dem Vollem gefertigt, randschichtgehärtet (gasnitriert) 650-730 HV 0,5 +0,2 mm Tiefe Material: 1.8519, 31CrMoV9
• Siemens-Schütz-Steuerung
• Frequenzumrichter für stufenlos regelbare Geschwindigkeit
• 2-pedaliger Fußschalter (Links-Rechts-Lauf) mit NOT-AUS-FUNKTION
• Bedienseiten mit NOT-AUS-REISSLEINE und Seilzugschalter
• 1 x NOT-AUS-PILZDRUCKTASTER
• Not-Aus-Schaltgerät
• abschließbarer Hauptschalter
• Maschinenfarbgebung RAL 7035 (Lichtgrau)/ RAL 5012 (Lichtblau)
• Zertifizierung mit CE-Kennzeichen
• Konformitätserklärung mit Verweis auf die Beachtung der Sicherheitsforderungen der BG / einschlägigen DIN-Normen / VDE- und UV-Vorschriften
• Betriebsanleitung und technische Dokumentation
• einschließlich: Montage- u. Wartungsanleitung
• Elektrodokumentation
• Dokumentation von Zulieferbaugruppen
• Gefahrenstellenübersicht
• Ersatzteilliste

Sonderzubehör:

• zustellbares Lager zum Zustellen der Oberwalze, rechts (großer Durchmesser) mit Stell
• Motor und Digital-Anzeige sowie Endlagenabschaltung über Initiator
• rollendes Bedienmanual mit Funktionsschaltern, NOT-AUS-Taster, Potentiometer
• und digitaler Anzeige
• NEU! 1 Stck. Konisch- Rundbiegemaschine 300.02
• mit konischen Stahlwalze Ø 25 auf Ø 150 Länge 860 mm
• WALZEN, GASNITRIERT und GESCHLIFFEN
